Aplikasyon

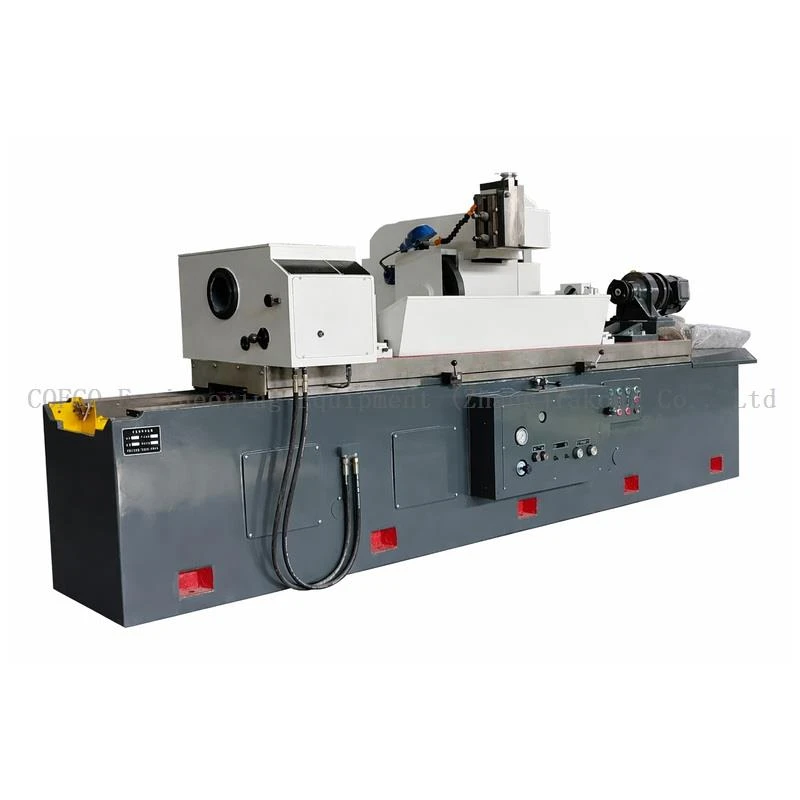

MLY·150 idwolik woulo fanm k'ap pile ak idwolik Fluting machin lan se yon espesyal -ekipman ki fèt pou polisaj ak fluting gwo -echèl moulen farin fanm k'ap pile woulo. Se machin nan Fluting idwolik lajman ki itilize nan plant fraisage farin frans pou rkondisyone ak pwosesis sifas nan woulo moulen roulo asire pèfòmans ki estab fanm k'ap pile ak lavi sèvis pwolonje.
Machin Fluting idwolik nan yon kabann machin, tab travay, kouvèti devan, sistèm idwolik, sistèm elektrik, headstock, inite fanm k'ap pile, sistèm polisaj, ak sistèm refwadisman, tout entegre nan yon estrikti kontra enfòmèl ant ak optimize.
Karakteristik
Konsepsyon kontra enfòmèl ant ak optimize ak pèfòmans ki estab, operasyon fasil, ak antretyen pratik.
Tablo travay idwolik-kondwi li asire mouvman lis, bri ki ba, vitès retounen rapid, ak efikasite pwodiksyon segondè.
Endepandan Indexing ak fanm k'ap pile sistèm transmisyon senplifye estrikti a, asire Indexing egzat, epi pèmèt ajisteman fasil ak operasyon serye. Vitès fanm k'ap pile se reglabl atravè yon sistèm redukteur motè dedye.
Sistèm idwolik adopte yon estrikti koneksyon plak-, diminye kanalizasyon, senplifye demonte, ak minimize risk flit.
Sistèm kle ki gen ladan inite idwolik, sistèm elektrik, ak motè fanm k'ap pile yo entegre nan kò machin nan, ekonomize espas, amelyore pèfòmans sele, ak amelyore aparans jeneral.
Worktable resipwòk, Indexing, zouti leve, ak wilaj gid yo tout idwolik kontwole, amelyore nivo automatisation, diminye entansite travay, ak amelyore fluting ak polisaj bon jan kalite.
An jeneral konsepsyon machin se trè fonksyonèl, fasil yo opere ak kenbe, ak yon aparans rasyonalize ak estetik plezi.
Espesifikasyon teknik prensipal yo
| Dyamèt roulo (ranje machinn) | φ220–φ350 mm | Maksimòm Manje Rou Vitès Periferik | 34 m/s |
| Maksimòm Longè Woulo |
1500 mm |
Manje wou vitès wotasyon |
1800 rpm |
| Wotè Sant machin |
230 mm |
Woulo vitès wotasyon | 85 rpm |
| Maksimòm vwayaj Longitudinal nan tab la | 1700 mm | Manje tèt Feed To | 2 mm/rev |
|
Tablo Mouvman Vitès
|
Maksimòm vitès fluting: 6-8 m / min |
Fluting Range |
225–1800 fif pou chak revolisyon |
| Maksimòm vitès retounen: 14 m/min | Maksimòm rapò ang Helix nan fif | 14.3% (1:7) | |
|
Minimòm vitès stab: 1 m/min |
Pouvwa total | 7.5 kW | |
| Manje wou Spindle Taper | 1:5 |
Dimansyon jeneral (L × W × H) |
4500 × 1486 × 1536 mm |
| Manje Spesifikasyon wou | 400 × 40 × 127 mm |
Pwa |
5000 kg |
|
Mete limit: 330 × 40 × 127 mm |
